什么是3D打印?

3D打印技术,是凭借电子束或光纤激光,熔化所需部分的金属粉末,然后将其凝固后制作金属零件的技术。可实现复杂的形状和高强度金属等难度高的成形,打印出致密的3D形状。
该技术广泛适用于航空宇宙产业、汽车和医疗等领域。
金属技研有不同照射热源的两种打印机,可选择、提案符合最终打印品的形状和用途的打印机。

什么是3D打印?

金属技研的优势

01. 日本国内只能在金属技研究可以实现! 设计,成型,热处理,质量保证可以一致地完成。

在金属技研中,可以从初步验证,成型,成型后的热处理,精加工,检验等一贯地进行。

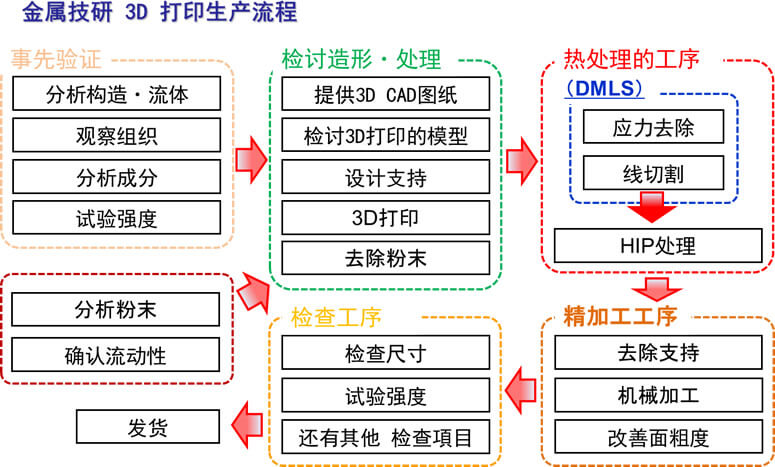

金属技研 3D 打印生产流程

02. 通过3D打印实现具有建设性的形状方案

即使想通过3D打印构思出建设性的形状,如果不了解打印装置和各种装置的打印材料的特性,就无法实现成型。
我们提案传统工艺上制作困难的3次元网格结构,以及采用拓扑优化结构制作的零件一体化结构和轻型化结构,为顾客探讨更高端的造型提供支持。
 通过3D打印实现具有建设性的形状方案

可配合顾客所希望的复杂形状,将网格结构在任意一个地方配置成所需的线径和网格间距。

Materialise 3-matic
复杂形状
网格结构
线径和网格间距

匹配使用环境下的应力条件,计算出拓扑优化形状,可实现零件的轻型化和高附加值化。

INSPIRE
INSPIRE
INSPIRE
INSPIRE

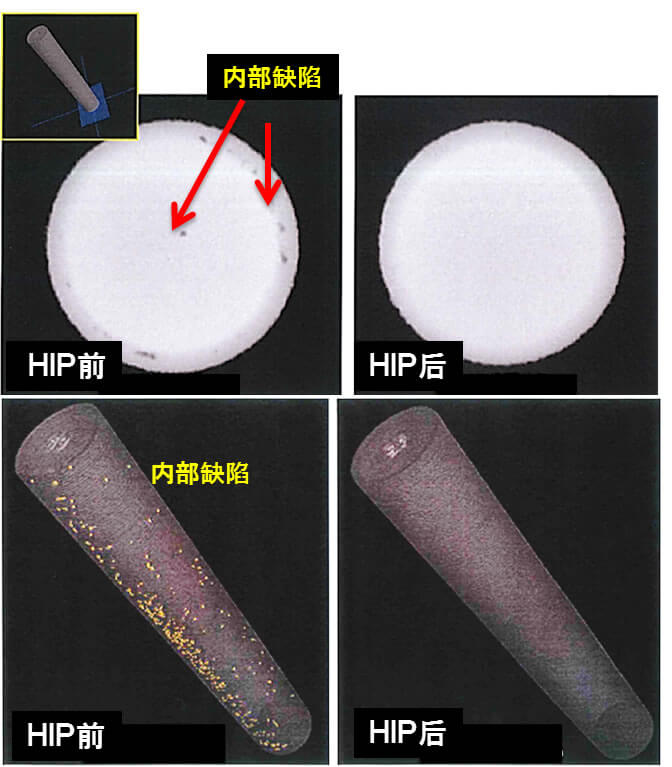

03. 3D打印后的后加工,采用HIP增加强度

成型体的内部缺陷被视为3D打印中的一个课题项目。金属技研将HIP处理这一核心技术作为3D打印的后续工序加以并用,消除了打印产品内部的缺陷,并且能够抑制由于内部缺陷引发的疲劳破坏。
3D打印后的后加工,采用HIP增加强度
3D打印后的后加工,采用HIP增加强度

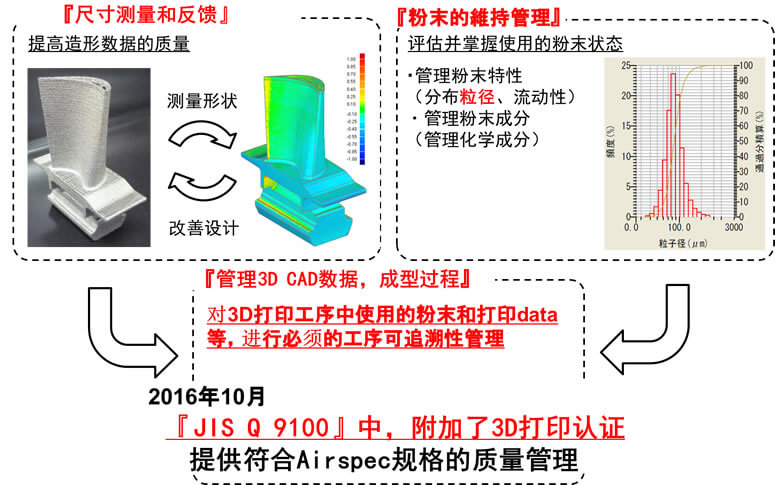

04. 在《JIS Q 9100》中追加认证3D打印

将依据各工序的反馈,提高工序质量以及作为材料进行重复利用的粉末的管理,实现可追溯性管理状态的质量体系,2016年10月,在以航空规格为基准的质量管理规格《JIS Q 9100》中,实现了对3D打印的追加认证。
在《JIS Q 9100》中追加认证3D打印

3D打印的样品

航空
航空

使用铸造的方法很难做到的叶片,金属技研使用3D打印,HIP,加工制作了叶片。
※使用创造程序(SIP)制作

医疗
医疗

使用3D打印,HIP制作复杂形状的医疗髋臼杯
※照片提供:Teijin Nakashima medical

能源
能源

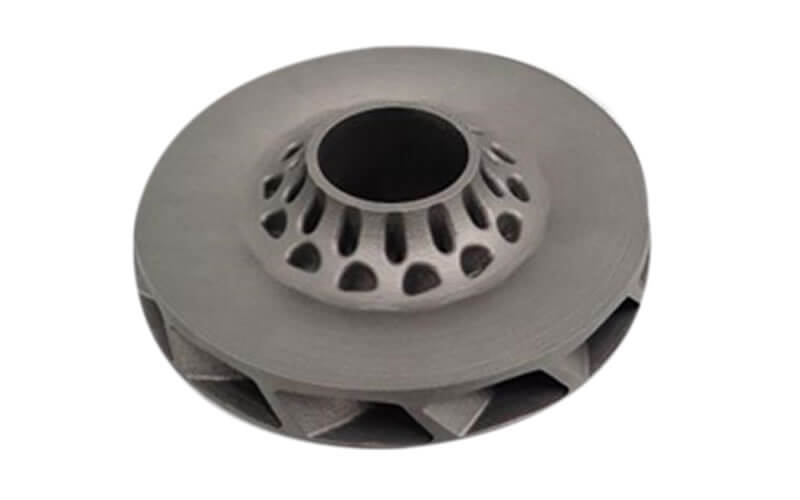

采用3D打印和HIP实现复杂形状零件的高附加价值,无需铸造模具

自行车
自行车

重量更轻,厚度0.5毫米,弹性三维网格结构
※照片提供:Triple Bottom Line、CEREVO

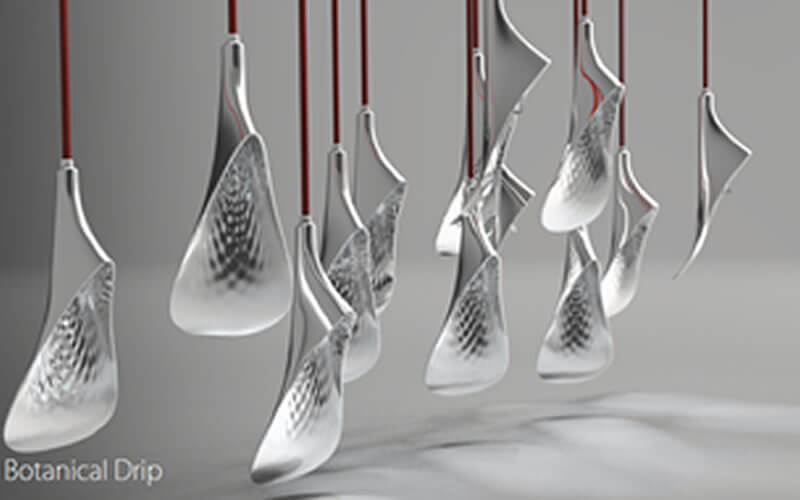

室内设计
室内设计

现有的加工方法很难做到的形状,金属技研采用3D打印实现。
※照片提供:Triple Bottom Line

开发 研究
开发 研究

采用拓扑优化结构制作的零件一体化结构和轻型化结构

设备

光纤激光3D打印

  • 采用光纤激光作为辐照热源的成型机
  • 由于其溶解于惰性气体气氛中,所以受氧化等的影响较小
  • 由于热量仅施加到必要的部分,所以容易去除粉末,并且甚至可以制造复杂的冷却结构
EOSINT M280 (由EOS制造)
EOSINT M280 (由EOS制造)
适用材料: Ti6Al4V,铬镍铁合金718
造型面积(mm): 250W×250L×325H
层压厚度: 30μm, 60μm (Ti6Al4V), 40μm (I层压厚度718)
表面粗糙度: Ra 9至Ra 12
激光扫描速度: 7米/秒
激光功率: 400瓦

电子束3D打印

  • 一种使用电子束作为照射热源的建模机
  • 因为在真空中溶解,所以氧化的影响小
  • 由于电子束由磁场线圈控制,所以没有机械驱动部分并且高速扫描成为可能
  • 通过高速扫描预热,模型的残余应力较低
Arcam A2X(也支持难熔金属成形的中型机器)
Arcam A2X(也支持难熔金属成形的中型机器)
适用材料: Ti6Al4V、TiAl
建模面积(mm): 200W×200L×350H(Ti6Al4V)、150W×150L×300H(TiAl)
层压厚度: 50μm(Ti6Al4V)、90μm(TiAl)
表面粗糙度: Ra25 to Ra35(Ti6Al4V)
表面粗糙度: 8000m/s
EB功率: 最大3500 W(连续可变)
Arcam Q20(Ti6Al4V专用于批量生产/大型建模适配专用机器)
Arcam Q20(Ti6Al4V专用于批量生产/大型建模适配专用机器)
适用材料: Ti6Al4V
造型面积(mm): Φ350×380H
层压厚度: 90微米
表面粗糙度: Ra 25至Ra 35
EB扫描速度: 8000m/s
EB功率: 最大3000 W(连续可变)

视频介绍

用传统方法很难做到的结合,采用HIP处理可以实现

HIP
HIP
使用氩气等气体作为介质的技术,利用高压高温的协同效应进行加工。
