HIP装置一覧
HIP装置一覧
横にスクロールしてご覧いただけます。
| 装置番号 | 1号機 | 2号機 | 3号機 | 4号機 | 5号機(Mega) | 6号機 |
|---|---|---|---|---|---|---|
| 設置工場 | 滋賀工場 | 滋賀工場 | 群馬工場 | 姫路工場 | 群馬工場 | 滋賀工場 |
| 最大圧力(MPa) | 196 | 118 | 196(Ar)/100(N2) | 147 | 147 | 147 |
| 使用温度範囲(℃) | Mo: ～1390 | Mo: ～1390 | Gr: 1000～1980 | Mo: ～1350 | Mo: ～1250 | Mo:～1390 |
| Fe･Al･Cr: ～1000 | Mo:～1390 | |||||
| ワーキングゾーン(mm) | φ460×1200H | φ650×1600H | Gr: φ230×400H | φ650×1600H | URC: φ1100×1150 | φ650×2500H |
| Mo: φ260×550H | φ1100×2100H | |||||
| 枠治具内径 | φ420 | φ610 | Gr: φ220 | φ610 | URC: φ1100 | φ610 |
| Mo: φ254 | φ1100 | |||||
| 処理重量(kg) *治具重量含む |
1000 | 2000 | Gr: 150 | 2000 | URC: 2500 | 4000 |
| Mo: 250 | 5000 | |||||
| 圧媒ガス | Ar | Ar | Ar・N2 (Grヒーター) | Ar | Ar | Ar |
横にスクロールしてご覧いただけます。
| 装置番号 | 7号機 | 8号機 | 9号機 | 10号機 | 11号機 | 12号機 |
|---|---|---|---|---|---|---|
| 設置工場 | 群馬工場 | 姫路工場 | 滋賀工場 | 茨城工場 | 神奈川工場 | |
| 最大圧力(MPa) | 147 | 147 | 147 | 147 | 196 | |
| 使用温度範囲(℃) | Mo: ～1390 | Mo: ～1350 | Mo: ～1350 | Mo: ～1300 | Gr: ～1850 | |
| ワーキングゾーン(mm) | φ460×1200H | φ800×3000H | φ800×3000H | φ800×3700H | φ200×300H | |
| 枠治具内径 | φ417 | φ730 | φ730 | φ720 | φ176 | |
| 処理重量(kg) *治具重量含む |
800 | 5000 | 5000 | 5000 | 68 | |
| 圧媒ガス | Ar | Ar | Ar | Ar | Ar |
横にスクロールしてご覧いただけます。
| 装置番号 | 13号機 | 14号機 | 15号機 | 16号機 (Giga) | 17号機 | 18号機 |
|---|---|---|---|---|---|---|
| 設置工場 | 茨城工場 | 茨城工場 | 中国（蘇州） | 姫路工場 | 中国（蘇州） | 茨城工場 |
| 最大圧力(MPa) | 196 | 176 | 175 | 118 | 147 | 160 |
| 使用温度範囲(℃) | Gr: 1000～1980 | Gr: 1000～1850 | Mo:～1350 | A: Mo: ～1350 B: Mo: ～1200 C: Mo: ～1150 |
Mo:～1350 | Mo: ～1250 |
| Mo: ～1350 | Mo: ～1300 | |||||
| ワーキングゾーン(mm) | Gr: φ230×400H | Gr: φ650×2000H | φ820×2000H | A: φ2050×4200H B: φ2050×4050H C: φ2180×3670H |
φ800x3000H | φ800×2500H |
| Mo: φ260×550H | Mo: φ800×2200H | |||||
| 枠治具内径 | Gr: φ200 | Gr: φ600 | φ750 | A: φ1940 B: φ1940 C: φ2110 |
φ750 | φ720 |
| Mo: φ230 | Mo: φ720 | |||||
| 処理重量(kg)*治具重量含む | Gr: 60 | 4000 | 5000 | A:25000 B:28000 C:25000 |
5000 | 4000 |
| Mo: 100 | ||||||
| 圧媒ガス | Ar | Ar | Ar | Ar | Ar | Ar |
| 装置番号 | 19号機 | 20号機 | 21号機 | 22号機 | 23号機 | 24号機 |
|---|---|---|---|---|---|---|
| 設置工場 | 姫路工場 | 茨城工場 | スウェーデン | 土岐工場 | 土岐工場 | 中国（蘇州） |
| 最大圧力(MPa) | 147 | 180 | 100 | 196 | 196 | 200 |
| 使用温度範囲(℃) | Mo: ～1350 | Gr: 1000～1850 | Mo:～1150 | Mo: ～1450 | Mo: ～1450 | Mo:～1350 |
| Mo: ～1250 | ||||||
| ワーキングゾーン(mm) | φ800×3000H | Gr: φ480×1000H | φ700x1900H | φ200×320H | φ200×500H | φ630x1500H |
| Mo: φ650×2500H | ||||||
| 枠治具内径 | φ730 | Gr: φ435 | φ655 | φ180 | φ180 | φ590 |
| Mo: φ600 | ||||||
| 処理重量(kg)*治具重量含む | 5000 | Gr: 2000 | 2000 | 50 | 85 | 3000 |
| Mo: 4000 | ||||||
| 圧媒ガス | Ar | Ar | Ar | Ar | Ar | Ar |
| 装置番号 | 25号機 | 26号機 | 27号機 | 28号機 （2026年1月稼働予定） |
29号機 | |
|---|---|---|---|---|---|---|
| 設置工場 | 茨城工場 | スウェーデン | 茨城工場 | 茨城工場 | スウェーデン | |
| 最大圧力(MPa) | 180 | 150 | 180 | 180 | 150 | |
| 使用温度範囲(℃) | Gr: 1000～1850 | A: Mo: ～1250 B: Mo: ～1145 |
Mo: ～600 | Mo: ～600 | Mo:～1150 | 国内：22台 |
| Mo: ～1250 | ||||||
| ワーキングゾーン(mm) | Gr: φ480×1000H | Ø1600x3500H | φ650×2500H | φ650×2500H | φ310x890H | 国外：6台 |
| Mo:φ650×2500H | ||||||
| 枠治具内径 | Grφ435 | φ1540 | φ600 | φ600 | φ285 | |
| Moφ600 | ||||||
| 処理重量(kg)*治具重量含む | Gr: 2000 | A:20000 B:30000 |
Mo:4000 | Mo:4000 | 1000 | |
| Mo: 4000 | ||||||
| 圧媒ガス | Ar | Ar | Ar | Ar | Ar |
（注釈）・上記使用温度範囲のGr：グラファイトヒーター、Mo：モリブデンヒーター、Fe・Al・Cr：カンタルヒーター
（注釈）・URC：急速冷却
（注釈）・A：セラミックス炉床 B：ファン付きステンレス炉床 C：ファン付きステンレス炉床（下部ヒーター加熱）
（注釈）・500℃未満の温度域については均熱保証外となります。詳しくはお問い合わせください。
積層造形から熱処理、検査まで一貫対応

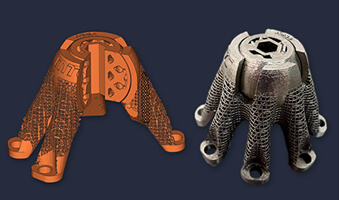

- 積層造形
